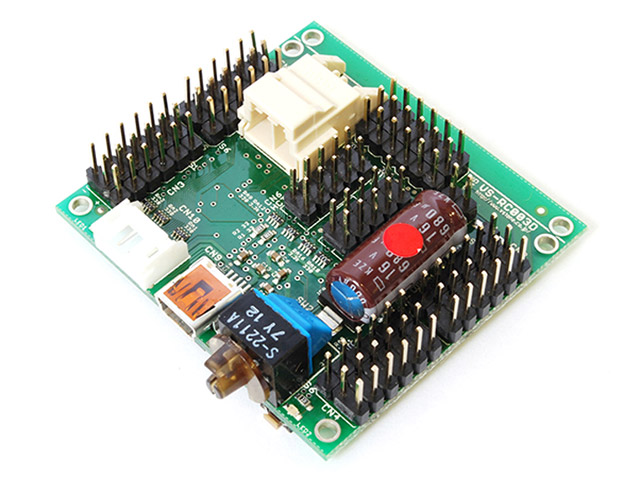

ロボット用小型CPUボード「VS-RC003」の後継機種
30chサーボモータ制御、音声出力、USB接続、IXBUSなどの仕様を引き継ぎ、更に入力電圧が5～10Vから5～16Vに拡張されました。
また、PCからの制御ソフトウェアに従来の機能を大きく進化させた「RobovieMaker2」が新しく付属しています。
こちらの通常版のほか、CPU基板単体のみ（付属品無し）のバルク版もご用意しております。
概要説明
- 対応電源電圧が10Vから16Vに拡張され、市販のHV仕様のサーボモータを接続できるようになりました
- サーボモータは30ch制御可能です
- USB接続によりシリアル変換ケーブル不要、また通信速度も高速です
- 音声出力機能を搭載しており、ロボットの動きに同期して音声再生が可能です（対応データはwaveサウンド形式です）
- 基板のサイズは従来のVS-RC003と同じ48x52mmです(マウント穴径図説)
- 最大2WのD級アンプ内蔵なので、スピーカを接続するだけで音が出ます（外部アンプも接続可能です）
- コントローラとして、三和電子機器（株）のProBo、もしくは市販のゲーム機用パッドを接続できます
- 拡張ポートとしてIXBUSポートを搭載しており、拡張基板が接続可能です
RobovieMaker2概要
VS-RC003HVに付属のソフトウェア「RobovieMaker2」は、従来のVS-RC003に付属していた「RobovieMaker for VS-RC003」を大幅に拡張したソフトウェアです。
主な特徴
- フローチャート式でモーションを組み立てられ、動作の組立てが容易
- モーション中に「条件分岐」や「変数演算」の機能が追加され、よりプログラマブルなモーション作成が可能
- サーボモータの個別脱力機能が追加され、モーション中などで任意にサーボモータの脱力が可能
- 操作マップの入力形式が拡張され、コントロール操作時に多種類のセンサ入力と多様な条件分岐が可能になり、自律的な動作の実現が容易
- サーボモータ出力式が拡張され、一つのサーボモータに「ジャイロセンサとコントローラのアナログスティック」など複数のデバイスのフィードバックを容易に設定可能
このように、一度にたくさんのセンサ入力に対応でき、例えばライントレースや障害物回避歩行のような自律動作や、アナログスティックによる8方向移動などのマスタスレーブ的な動作も容易に実現できます。
パーツリスト
- VS-RC003HV
- USBケーブル(mini-B)
- 電源接続コネクタ（片方圧着済み、先バラケーブル）
- CD-ROM（取扱説明書、RobovieMaker2）
製品仕様
| サイズ | 52(W)×48(44)(D)x13(H)[mm] |
|---|
| 重量 | 21g |
|---|
| CPU | LPC2148FBD64 |
|---|
| 動作クロック | 60MHz |
|---|
| メモリ容量 | ROM：512kB、RAM：64kB |
|---|
| サーボモータ出力 | 2W |
|---|
| 音声出力 | 60MHz |
|---|
| 対応電圧 | 5V～16V |
|---|
| PCとのインターフェース | USB (HID) |
|---|
| 対応コントローラ | ゲーム用パッド、ProBo |
|---|
| 拡張ポート | IXBUS ×1 |
|---|
| 付属ソフトウェア | RobovieMaker2
(必要PC環境 CPU:Pentium3以降(1GHz以上推奨)、RAM:128MB、OS:Windows7/8/8.1/10、画面サイズ:XGA、インターフェース:USB) |
|---|
※本製品をご利用になる場合は、Windows7/8/8.1/10をインストールしたPC、及び一般的なPCの操作知識が必要となります。
※製品仕様その他は、予告なく変更する場合がございます。
【関連商品】

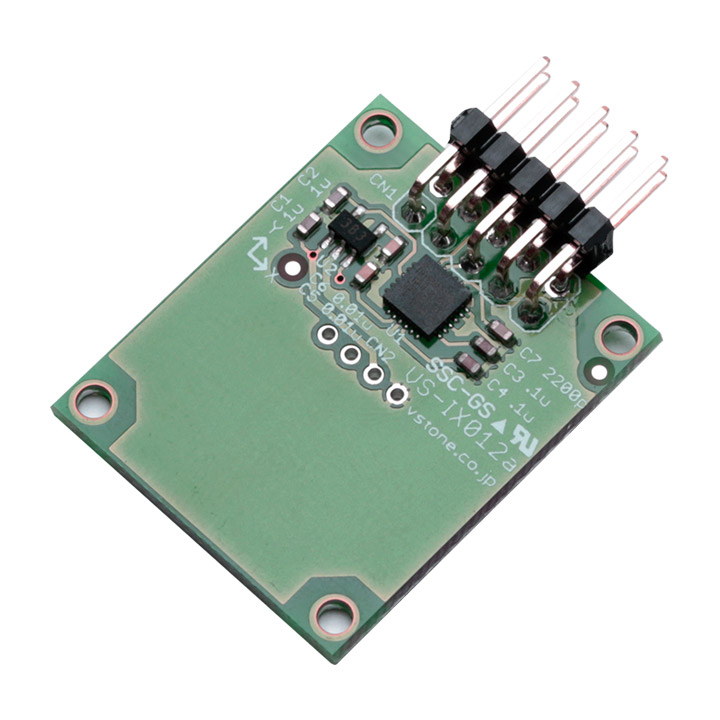

IXBUS拡張ボードシリーズ
