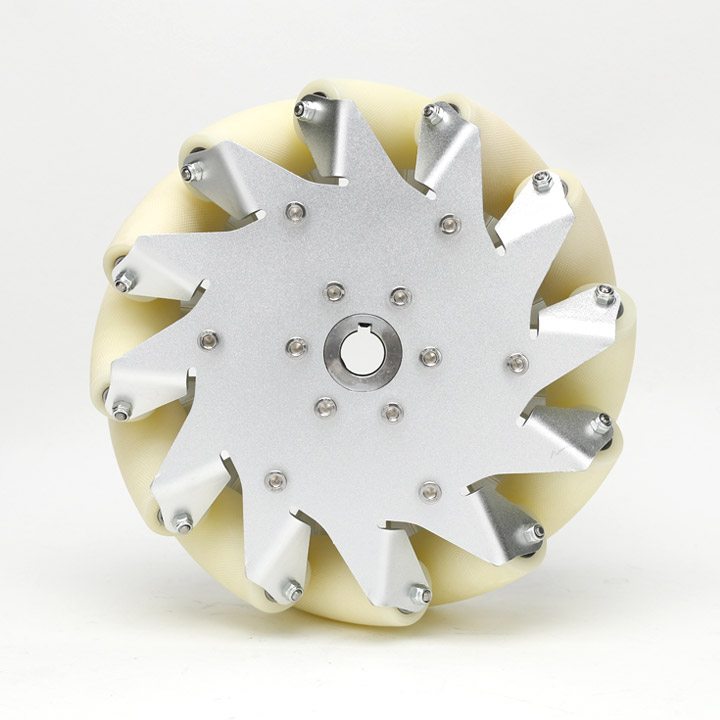

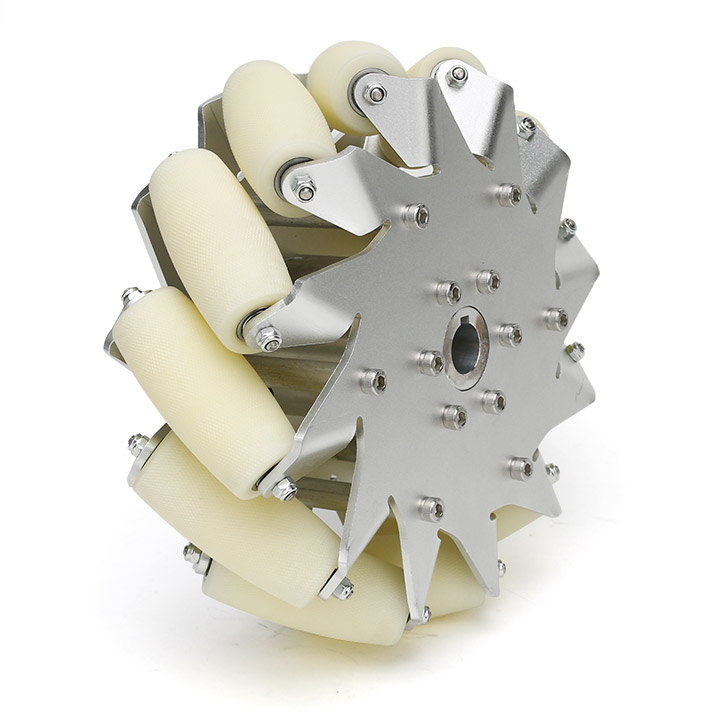

高負荷にも耐えられる203mmアルミメカナムホイール

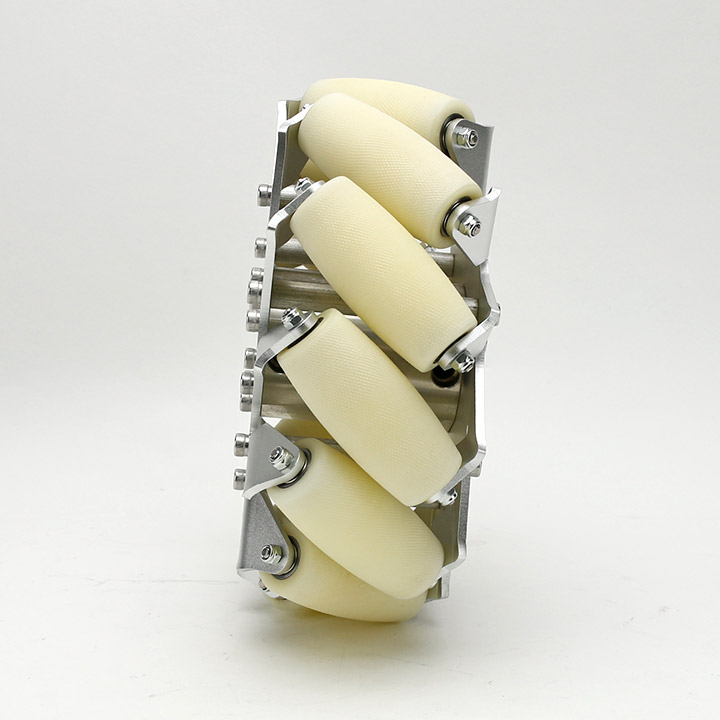

メカナムホイールに取り付けられたローラーは、車輪に対して45°の角度で固定されています。
四輪駆動で動かす時、全てのホイールを同方向に駆動させるとスムーズに前後移動することができますが、片側のホイールを逆方向に駆動させると横移動が可能となります。
ステアリングの取付なしで前後左右、斜め、回転移動が可能です。
メカナムホイールは4輪での運用が基本となりますので下記と合わせてご利用下さい。
主な特徴
- コンパクトサイズ
- 優れた負荷能力
- 高効率の全方位移動が可能
回転方向による移動特性
製品仕様
直径 | 203.2mm |
幅 | 78mm |
軸穴径 | 17mm |
重量 | 約1.6kg |
負荷上限 | 50kg |

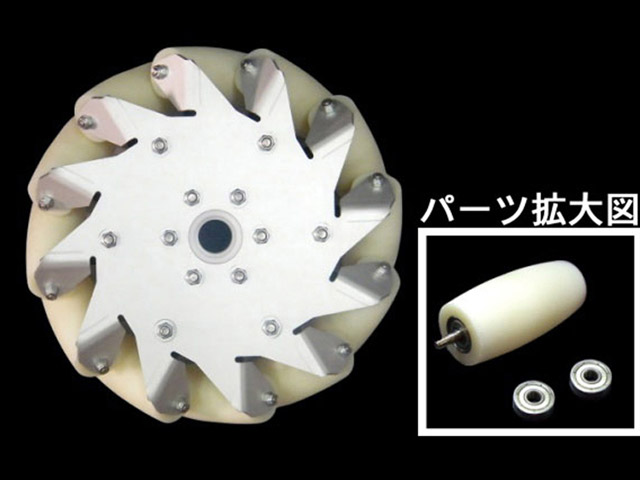

ローラー個数 | 12 |
ローラーの材質 | ナイロン |
プレート枚数 | 2 |
本体の材質 | アルミ合金 |
ローラーの長さ | 67mm |
ローラーの直径 | 31.2mm |
※製品仕様その他は、予告なく変更する場合がございます。

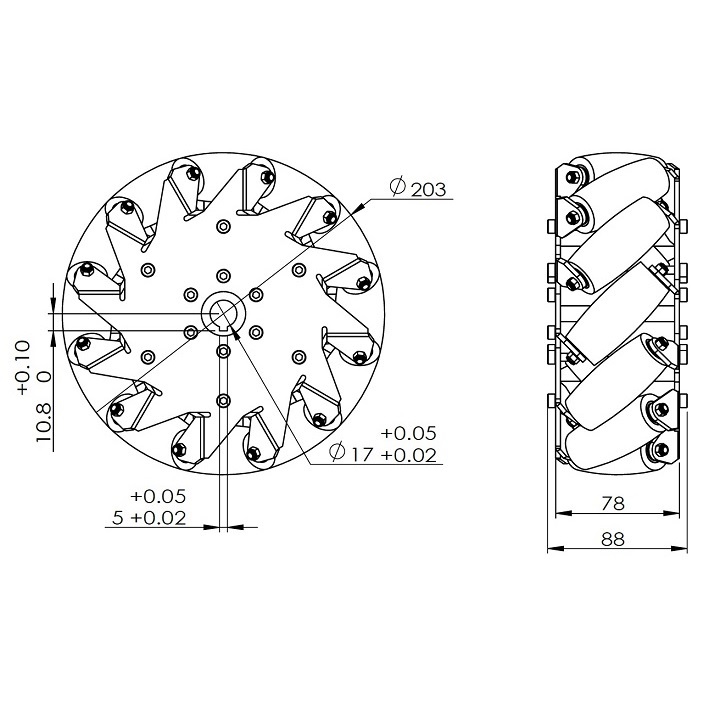

※寸法画像は、14128Rの図面の為、ローラーの配置は逆になります。
カタログのダウンロード
※Nexus robot商品につきましての補償対応は初期不良の場合のみとなっております。開発に関するサポート、ご利用上での破損についての対応は受け付けておりません。
各種ホイール部品はこちらからご確認いただけます。※PC専用画面
よくあるご質問(FAQ)
- オムニホイール、メカナムホイール自体で動作が可能ですか?
- ホイール内部にはモーター等の動力となるものは含まれておりません。
別途お客様の用途に合ったモーターをご用意ください。
- ホイールとモーターの接続方法は?
- ホイールによって取り付け方が異なりますが、基本的にはモーターとの接続用ハブが用意されています。
利用可能なハブについては、ハブの商品一覧表をご参照ください。
一部ホイールは適合ハブがなく、軸穴に合う軸径のモーターをご利用いただくか、ハブを自作していただく必要がございます。
- 樽(外周のローラー)部分のみでの販売は行なっている?
- 申し訳ありませんが販売しておりません。
- タイヤの摩擦係数や素材の詳しい型番、耐久等、詳細なデータが知りたい
- 申し訳ありませんが商品ページで公開している以上の情報はございません。
- 実物を見てみたい
- 申し訳ありませんが、現在実物をご覧いただける店舗がございません。
- 大量注文したい
- お問い合わせフォームよりご希望の数量、納期のご連絡をください。
納期は通常1か月程度が目安ですが、注文時期、及び数量によっては2か月以上かかる場合もございますので、ご検討の際はお早めにご連絡ください。
