JetBot Mecanumは、可搬重量約40kgの研究開発用台車ロボット「メカナムローバー」をベース筐体とし、NVIDIA社の提唱するJetBotプロジェクトを応用した、四輪駆動台車ロボットです。
好評発売中の「JetBot Mega」と同様に、NVIDIA社製Jetson Nanoによる強力なGPU処理能力を用いた大型台車ロボットの制御が可能です。
Jetson Nanoでの開発は、Webブラウザベースの開発・解析ツールであるJupyter Notebookを用いて行うことができます。
GPUコンピューティングの学習ツールとして、また、情報処理と大型台車ロボットの走行性能とを組み合わせた研究・開発・実装を行うベース機体として、幅広い分野で活用することができます。
本製品では、駆動輪として四輪のメカナムホイールが採用されています。
前後移動・左右旋回のほかに、左右への平行移動も可能なため、物体認識などを用いた本体制御と特に相性がよく、わずかな位置調節やターゲットへの正確な接近など、繊細な制御にも対応できる取り回しの良さが特徴です。
機械学習を用いた物体認識など、ますます発展が加速する現代の情報処理技術を、コンピューターの中で閉じるのではなく、実用的な大型台車ロボットに即時にアウトプットできるため、実装も見据えた迅速な研究・開発を行うツールとして、効果的に活用いただけます。
強力なGPUを活用したプロジェクトを容易に開発可能
JetBot Mecanumに搭載されているJetson Nanoでは、通常のCPUに加え強力なGPUが利用可能です。
NVIDIA社の提唱するJetBotプロジェクトではこの演算能力を生かし、ディープラーニングを用いた物体認識など、現代的なコンピューティングを手軽に学習、実装することができます。
JetBot Mecanumでは、JetBotプロジェクトで用いられているWebブラウザベースのプログラム環境Jupyter Notebookや、公式のサンプルソースなども利用できるため、いわゆるモダンAIと呼ばれる技術を体感、実装する用途に適しています。
メカナムホイールを使用した左右平行移動のためのサンプルソースも用意しています。
四輪駆動の大型台車ロボットで、実用を見据えた開発に対応
JetBot Mecanumでは、好評発売中の「メカナムローバー」をベース車体として採用しました。
可搬重量は約40kg、最高速度は1.3m/sで、JetBotプロジェクトとしては極めて大型の筐体であることが特徴です。
また、四輪メカナムホイールを搭載することにより、前後移動、左右旋回、左右平行移動が可能で、自律移動台車に求められる、多彩で緻密な制御に対応します。
Jetson NanoのGPUによる処理結果をこの大型ロボットに反映可能なため、単純なプログラミングの学習用にとどまらず、実用を見据えた本格的な開発にも対応可能です。
また、バッテリーによる無負荷時の稼働時間は約21時間で、必要十分な可用性を備えています。
※バッテリー駆動時間については、Jetson Nanoを用いない場合の、標準的な環境下での設計値です。実用の状況によって、バッテリー駆動時間は大きく異なります。
専用の無線コントローラーで簡単操作
本製品に付属するゲームパッド型無線コントローラー「VS-C3」を使えば、PC等を接続しなくても、JetBot Mecanumを無線操縦することができます。
なお、本機能はJetson Nanoではなく制御基板のVS-WRC051への接続となりますので、VS-C3の信号をJetson Nanoで認識できるものではありません。
無線操縦の様子はこちら

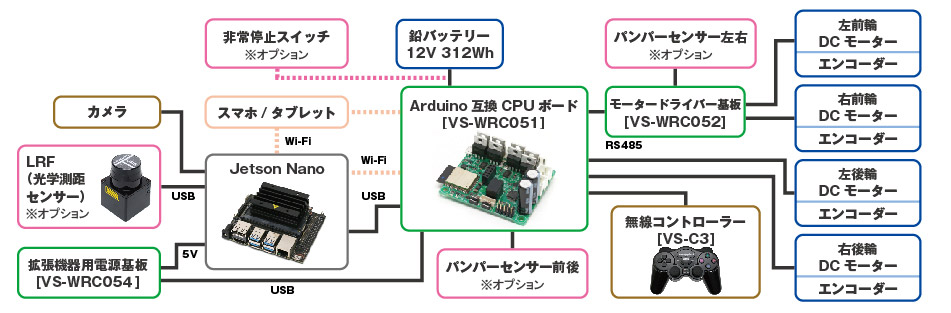

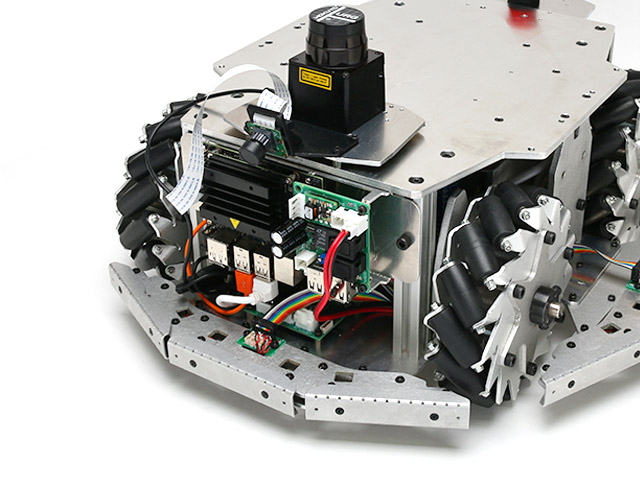

ハードウェア構成
製品仕様
| サイズ | 398(L)×349(W)×166(H)mm |
|---|
| 本体重量 | 約21kg |
|---|
| 可搬重量 | 40kg |
|---|
| 本体材質 | アルミニウム |
|---|
| 最高速度(実測値) | 1.3m/s |
|---|
| バッテリー | 12V シール鉛バッテリー 312Wh |
|---|
| 稼働時間(目安) | 約21時間 |
|---|
| 駆動方式 | 四輪駆動メカナムホイール、サスペンション搭載 |
|---|
| タイヤ直径 | 152mm |
|---|
| モーター | DCモーター 40W×4 |
|---|
| 回転検出 | エンコーダー |
|---|
| 制御基板 | VS-WRC051 |
|---|
| 付属品 | 充電器、無線コントローラー |
|---|
| 注文時オプション | レーザーレンジファインダー、前後バンパー、全周囲バンパー、非常停止スイッチ、ワイヤレス充電 |
|---|
※本製品は屋内専用です。屋外での使用は想定しておりません。また、製品の仕様は予告なく変更となる場合があります
Jetson Nanoの動作に必要なSDカードおよび OS イメージは付属しません。
また、Jetson NanoをWi-FiにつなぐためのWi-Fiドングルも付属しませんので、いずれもお客様にてご用意ください。

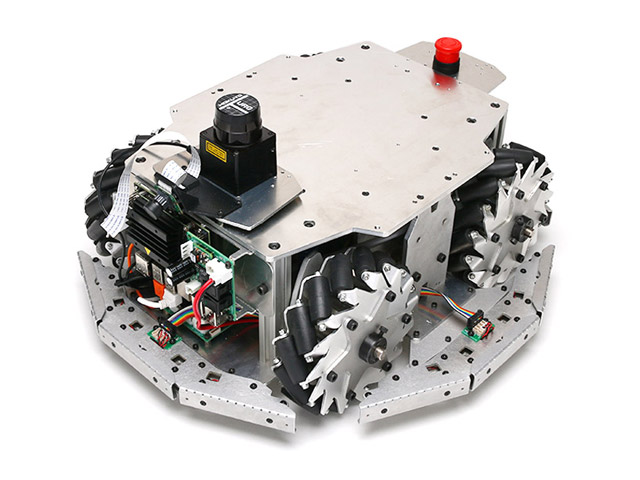

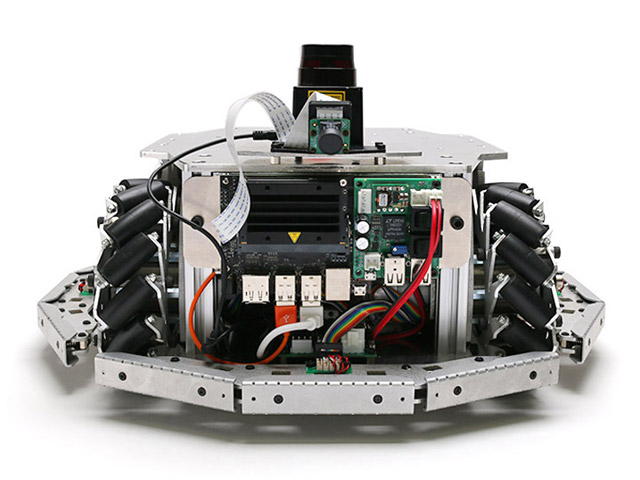

購入時オプション一覧
ご注文時にご依頼いただく事で、オプションを取り付けた状態で発送いたします。
取り付けにはお時間をいただきますので、事前にお問い合わせください。
【実用事例】
株式会社アーク様
新しさと親しみやすさをもった、手荷物輸送ロボット RAXii（ラクシー）
デザイン・設計技術を主軸とした製品意匠のカスタム開発サービス、簡易金型/型レス工法による小ロット樹脂製品の提供を事業とする株式会社アーク様より、大型商業施設で活躍するロボットのデザイン展開事例として、その駆動部分にメカナムローバーをご採用いただきました。
株式会社アーク
カスタマイズのご案内
研究開発用台車ロボットは、標準機では仕様を満たさない、別途機器を搭載して研究をしたいといった企業様向けに、ご要望に合わせたハードウェアのカスタマイスが可能です。カスタマイズにおける費用、納期については要件ごとに異なりますので、まずはお気軽にご相談ください。
お問い合わせはこちら
※なお、お客様独自のシステムに関する開発・サポートは行っておりません。
- カスタマイズ事例
- A社：稼働時間を長くするためにバッテリーを増設
- B社：積載重量300㎏用にハードウェアの設計
- C社：別途機器を搭載するための取り付け穴を天板に追加工
- D社：別途機器を搭載するのためのやぐらの設計、取り付け
- E社：オプション品のLRFではなくユーザーが指定するLRFを取り付け
- F社：より強力なモーターへの変更
拡張用部材の搭載例(追加工無し)
よくあるご質問(FAQ)
- 製品のCADデータ・その他部品のCADデータは提供してもらえますか？
- 研究開発用台車ロボットシリーズにつきましては、製品本体、部品等のCADデータは提供しておりません。ご購入後にPDF形式の三面図データは提供可能です。
- 取扱説明書等はどのように入手できますか？
- 専用ページよりダウンロードいただけます。専用ページの情報は本体に同梱の案内用紙に記載されております。
- 屋外での使用はできますか？
- 研究開発用台車ロボットシリーズは屋内での使用を想定した機器となっております。そのため、防塵性能や防水性能は有しておりません。 また、屋外での使用についてはサポート対象外となります。
- 制御ソフトウエアのサポートは対応可能ですか？
- お客様独自の作業を要する事項についてはサポート対象外となります。
- 本製品を購入後、追加オプションの付加を行うことは可能でしょうか？
- 取付作業を弊社で実施する場合は、製品発送の送料及び取り付け費用を別途ご負担いただくことで対応可能です。オプションの内容により取り付け費用は異なりますので、まずはお問い合わせフォームよりご連絡ください。
【交換方法の解説動画はこちら】
- 天板への追加工やホイールベースの変更等は可能でしょうか？
- 内容によっては特注としてお受けできます。カスタマイズ事例をご確認の上、お問い合わせフォームよりご相談ください。
- Raspberry Pi設定に関するドキュメントはありませんか？
- Raspberry Piのセットアップに関する部分につきましてはサポート対象外とさせていただいております。Raspbianを使用される場合は、公式ドキュメントご参照ください。ROSberryPi
- 実機を見ることはできますか？
- ヴイストン株式会社の大阪本社にはデモ機がございますので、法人様に限りデモを行うことは可能です。
ご希望の方は事前にお問い合わせフォームよりご相談ください。
※現状、新型コロナウイルス感染症の影響によりWEB通話対応にて実施しております。
