VS-WRC003用I/O拡張ボード「VS-WRC004」

モデル:4562179392431

メーカー: ヴイストン株式会社

2,090円(税込)
ポイント対象外
生産・販売終了

こちらの製品は生産・販売を終了いたしました。
リンク先の内容は発売時の情報であり、最新の情報とは異なる場合がありますのでご注意ください。


拡張基板

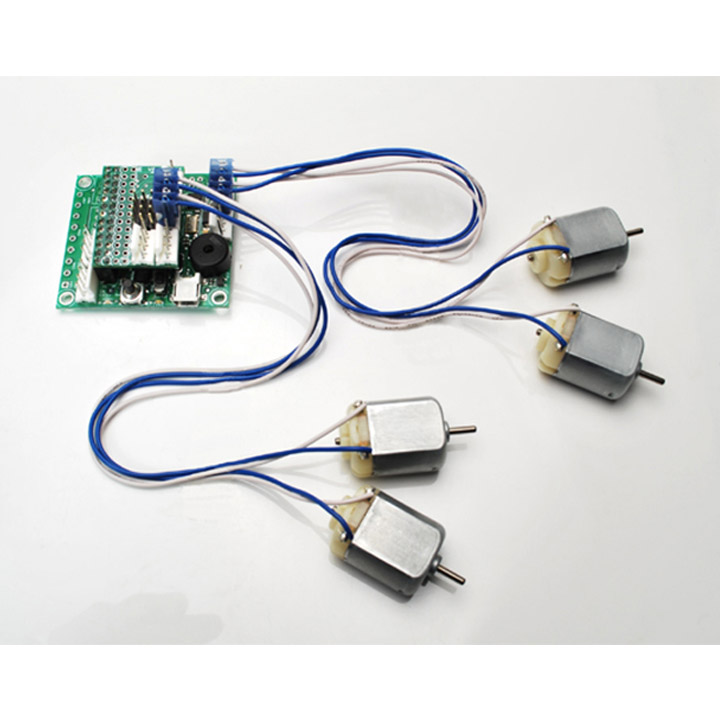

VS-WRC003にサーボモータとDCモータ出力を最大4chまで拡張可能!

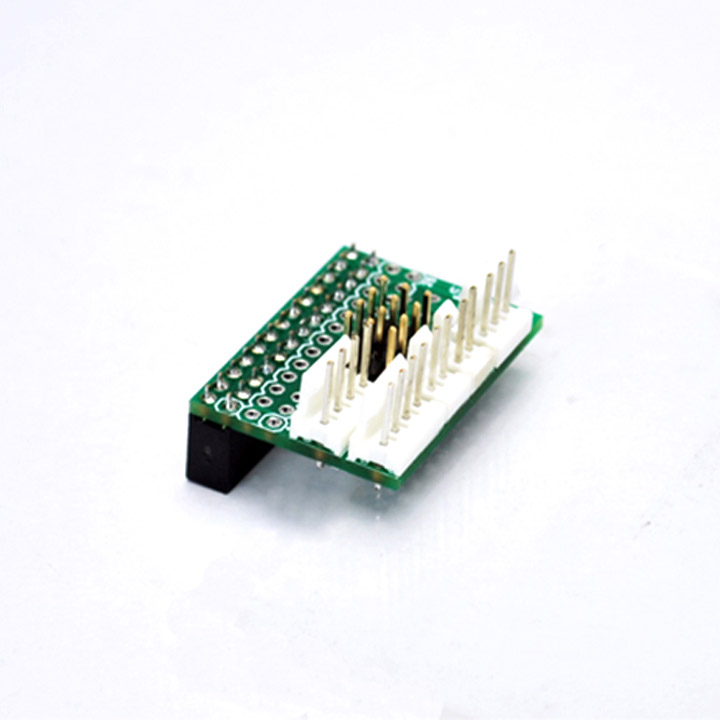

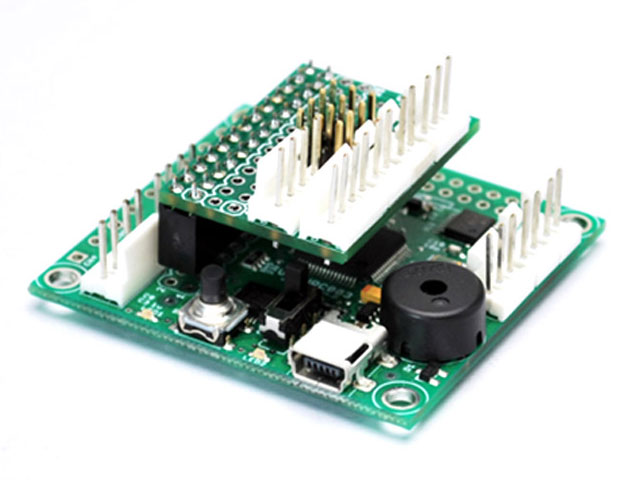

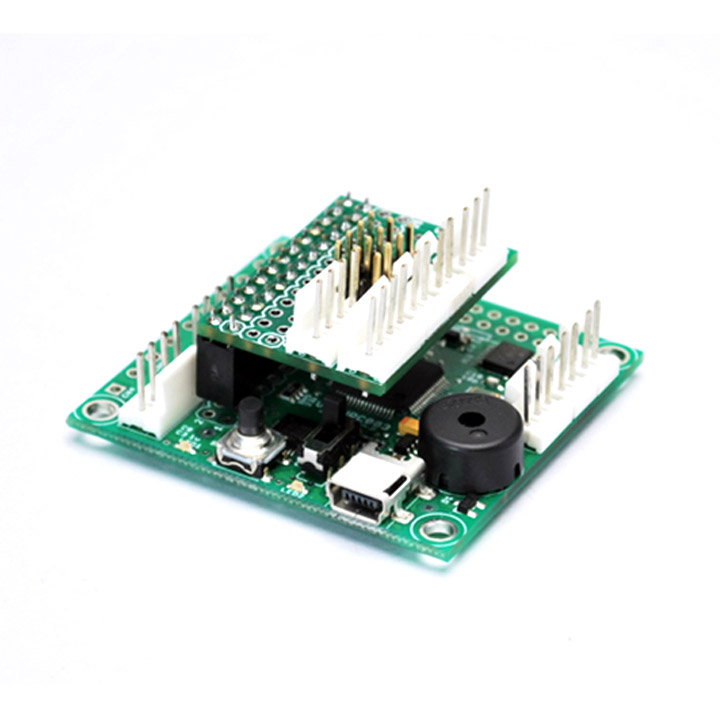

VS-WRC004は、CPUボード「VS-WRC003」に接続するI/O拡張ボードです。

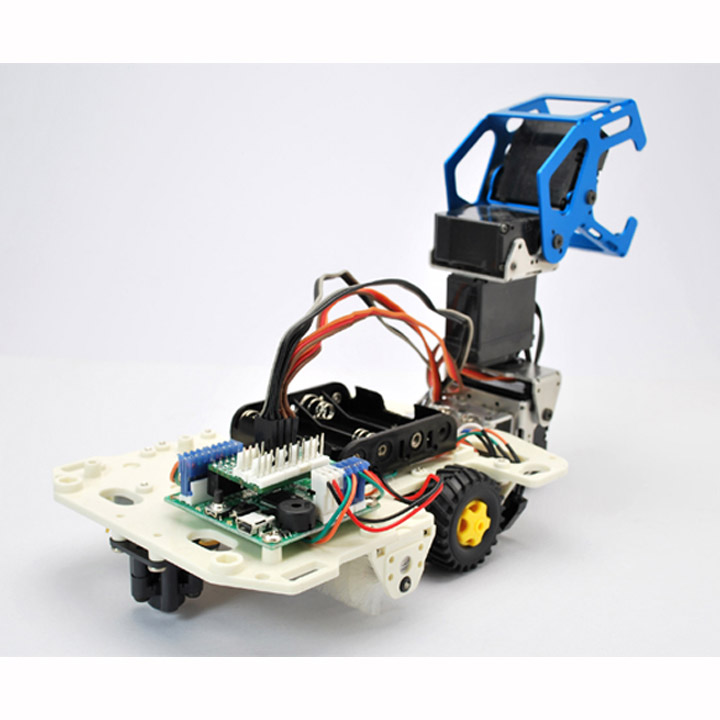

モータ出力2ch・アナログ入力2ch・PWM(弊社VS-S092Jなどのサーボモータ用)出力4chを備えており、VS-WRC003本体とあわせて、モータ出力4ch(DCモータ・PWM出力の合計)・アナログ入力6chまでI/Oを使用することができます。
また、別系統からの電源入力やアナログ入力のプルアップ解除も可能です(要パターンカット)。

※本製品で拡張したモータの制御は、HEWなどのC言語より行ないます。BeautBuilderNEOでは操作出来ません。
※本製品は、 「ビュートチェイサー」「VS-WRC003」用です。「ビュートローバー」及び「VS-WRC003LV」にはお使いいただけませんのでご注意ください。

本製品は、基板本体にピンヘッダ、コネクタが実装されておりません。お客様の用途に応じて別途半田付けしていただく形になります。

製品仕様

商品名VS-WRC004
サイズW24mm × D33mm
重量2g
センサ入力アナログ入力 × 2
モータ出力DCモータ×2、PWM×4
(VS-WRC003のモータ出力と合わせて、DCモータとPWMの出力を合計で最大4chまで使用できます)

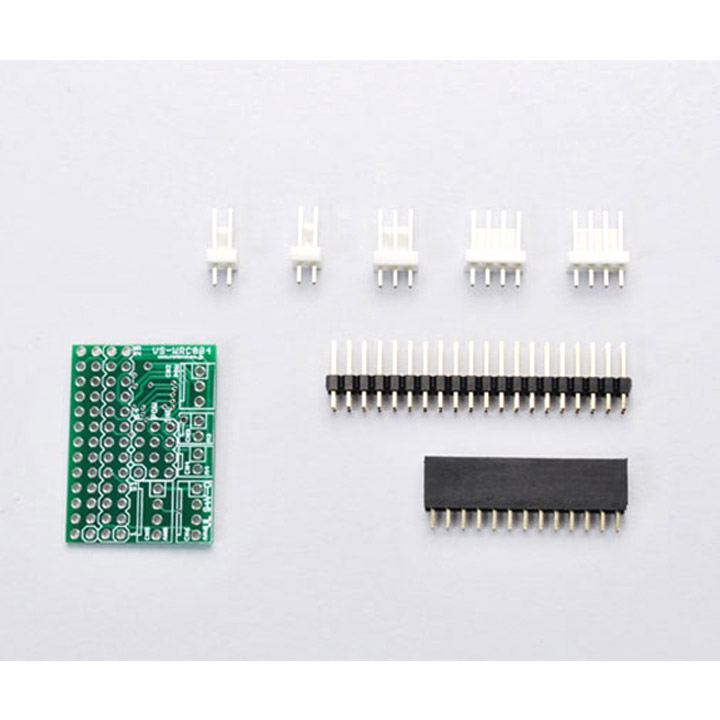

付属物
  • コネクタ類(アナログ入力用2、DCモータ出力用2、電源用1)

  • ピンヘッダ(メス2×13、オス2×20各1)
その他別電源入力可能、プルアップ解除可能(要パターンカット加工)
コネクタ、ピンヘッダは要半田付け

対応製品

ビュートバランサー(VS-WRC003、生産終了)
ビュートチェイサー(VS-WRC003、生産終了)
