01LiDAR搭載の学習用小型ロボット ライトローバー

ライトローバー

ライトローバーは、卓上サイズの扱いやすい台車ロボット筐体に、Raspberry Pi 4 Model B(RAM容量4GB版)と小型のLiDAR(LRF)を搭載した、学習用ロボット教材です。160mm四方の投影面積に収まるサイズで、机上での学習用途に好適なほか、限られたスペース内での動作が実現できるなど、これまで以上に多くの場面で活用が可能となります。
小型のサイズでありながらLiDAR(LRF)を搭載しており、周囲の環境を的確に認識可能です。ROSによる制御にも対応しており、Raspberry Pi 4の演算能力を活用したSLAMの実行など、台車ロボットに求められる現代的な制御を手軽に実験、実習することができます。
学習に必要な機能を十分に備えながら、低価格であることも大きな特徴で、必要に応じた数量の実習教材を用意することで、教育効果をより向上させることに貢献します。

Raspberry Pi 4 Model BとLiDAR(LRF)を標準搭載

ライトローバーには、小型の筐体ながら、RAM容量4GB版のRaspberry Pi 4 Model Bと小型のLiDAR(LRF)が標準搭載されています。現代的な台車ロボットの自律制御においては、以前にも増して演算能力が求められていますが、Raspberry Pi 4はそのニーズに十分に応えるプロセッシングスピードを提供します。LiDAR(LRF)は、昨今のスマートフォンや家電機器などにも搭載が進んでおり、高度化するロボティクス制御においては今後ますます重要性が増すデバイスであると考えられます。
これらのキーデバイスをコンパクトにパッケージした本製品は、自律制御の学習教材としてはもちろん、単純な台車制御という枠に留まらない全く新しいコンピューティングデバイスの創出にも繋がる、きわめて優れた教育材料であると言えます。

ライトローバー

小型のLiDAR(LRF)を標準搭載


エンコーダーによる速度制御を実現

ライトローバーに搭載される2つの駆動用モーターには、標準でエンコーダーが搭載されており、回転量を正確に取得することが可能です。モーター回転量を元にしたPID制御による速度制御などを行えるほか、オドメトリ情報に変換し、SLAMや自律走行を実行するなど、様々なアプリケーションの学習および開発が可能です。
また、モーターの制御基板として「VS-WRC201」を新規開発し、エンコーダーからの出力値をRaspberry Pi 4に入力すると共に、効率の良いモーター回転制御を実現しています。


モバイルバッテリーなどからの給電が可能
ライトローバー

本製品では、標準の電源として単3ニッケル水素充電池を4本使用しますが、給電口となるモーター制御基板VS-WRC201の電源コネクターには、汎用のUSB micro B端子を採用しています。これにより、標準の電源以外にも、市販のモバイルバッテリーやACアダプターを接続することが可能です。
この工夫により、長時間の稼働が前提となる開発行程ではACアダプターを使用し、実際にロボットを動作させる場合には単3ニッケル水素充電池やモバイルバッテリーを使用するなど、場面・目的に合わせた給電方法を柔軟に選択できます。
なお、本製品には単3ニッケル水素充電池やモバイルバッテリー、ACアダプターなどは付属しません。

学習に必要なサンプルプログラムを付属

ライトローバーには、ROSの学習を手軽に進めることができるサンプルプログラムが付属します。サンプルプログラムをベースに、ROS経由でSLAMなどが実行できるので、台車ロボット制御の初学者でも、基本レベルから学習を進めていくことが可能です。学習をよりスムーズにするドキュメント類についても、標準で付属します。

ライトローバー
ROS 2対応ドキュメントとパッケージを公開

ライトローバーのROS 2対応ドキュメントおよび、ROS 2に対応したパッケージを以下のURLにて公開しました。含まれるサンプルプログラムおよび、必要となる動作環境は下記の通りです。

【公開情報】

【公開サンプルプログラム一覧】

  • ゲームパッドからの操作
  • SLAM(slam-toolbox)
  • Nav2

【動作環境】

  • OS:Ubuntu MATE 22.04
  • ROS:ROS2 Humble
  • (ドキュメントに従い、ライトローバー搭載のRaspberry Piにセットアップが必要です)

ライトローバーros2

slam-toolboxによるSLAMの実行例

02製品仕様


製品名ライトローバー
価格(税込)66,000円
サイズW160×D150×H116.8 (mm)
本体重量約516g(バッテリー含まず)
本体材質アルミニウム
バッテリー単3ニッケル水素充電池×4(別売)
駆動方式二輪駆動
後部ボールキャスター×1
タイヤ直径駆動輪:60mm、ボールキャスター:17.5mm
モーターDCモーター×2
回転検出エンコーダー
最高速度(実測値)0.6m/s (数値は開発時の実測で、路面状況などにより異なります)
制御基板Raspberry Pi 4 Model B(RAM容量4GB版)
VS-WRC201
SDKROSパッケージ
収録サンプル [ROS用サンプルコード]
・ゲームパッドからの操作
・マウス(タッチパッド)からの操作
・SLAM(gmapping)
・navigation
※本製品に含まれないライブラリなどのセットアップが追加で必要になる場合があります。
インターフェースUSBシリアル、Wi-Fi、Bluetooth、I2C
ご購入はこちら ライトローバー

※製品の仕様は予告無く変更する場合がございますのでご了承ください。
※本製品にはRaspberry Pi用のmicroSDカードは付属しません。

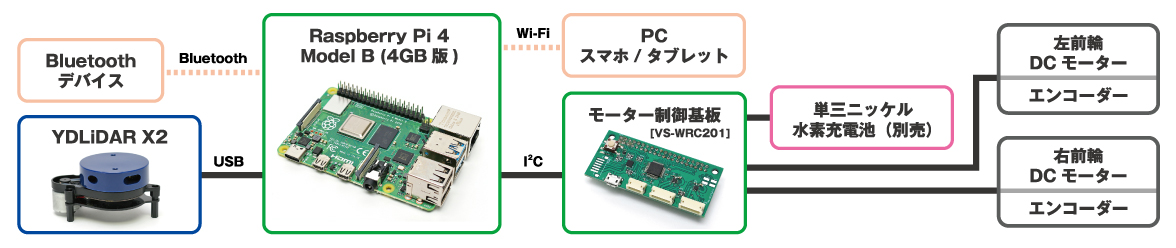

03構成図

ライトローバー構成図

04ドキュメントおよびサンプルプログラム
